螺旋式煤粉取样装置
一、 概述
固定式螺旋煤粉取样装置，用于制粉系统一次风煤粉管道上定期煤粉取样。由于磨煤机碾磨件的磨损、煤种、块度的变化，煤粉的细度将产生较大的变化，并直接影响锅炉燃烧的效率，因此必须定期对煤粉细度取样检测。当煤粉细度超过设计值时及时调整分离器拆向门开度，或调整及更换磨煤机碾磨件是十分必要的。
二、作原理
固定式螺旋煤粉取样装置，是利用煤粉撞击和自然沉落在取样嘴中后，经螺旋输送装置输送出煤粉管道并落入取样瓶中的原理设计而成的一种固定式煤粉取样装置。
该装置设计采用螺旋输送原理，当煤粉沉落在取样嘴中，利用外部的手柄或电动执行机构旋转螺旋输送装置，煤粉将通过取样管送到落粉管进入取样瓶中。
该装置具有手动及电动两种操作方式，手动操作，外部备有手柄，取样时只要操作人员摇动手柄即可取样。电动操作，在外部备有电动执行机构，并备有手动机构，有定时、点操、手动三种功能。不堵粉，取样快，密封好等特点。
三、煤粉取样器用途：

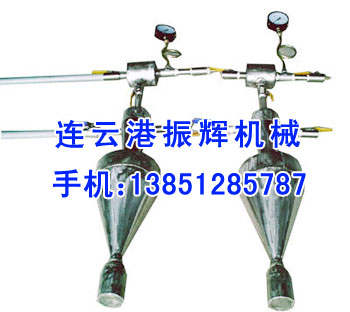

固定式煤粉取样装置主要由下列几部分组成：
1、取样头——插入煤粉管道中，取样口朝向煤粉气流来向，煤粉由此口进入取样装置。
2、取样管——将取样头中取来的煤粉输送到旋风分离器。
3、分离器——将煤粉和气体分离，煤粉因重力作用被旋转气流甩到器壁，再靠重力作用，落入集粉器。而气体至上而下沿2S壁下旋至底部，再沿中间路线上升至顶部，从顶部出气口排出，实现煤粉和气体的分离。
4、集粉器——将分离器分离出的固定煤粉样品集中存放，供标定之用。
5、取样阀——煤粉取样时，将此阀打开，靠压缩空气由出口排气形成的负压，抽吸分离器中的空气，使煤粉管道中的煤粉从取样口进入取样装置，进行取样。
6、吹扫阀——当需要清扫取样管中的残留煤粉时，关闭取样阀和调压阀，开吹扫阀利用压缩空气吹扫取样管道
7、调压阀——调整此阀门的开度，可改变取样装置的取样速度。
8、压力表——为调压阀的操作提供直观依据。
固定式粉煤取样装置，主要用于直吹式粉系统一次风煤粉管上定期煤粉取样。由于磨煤机碾磨件的磨损、煤种、块度的变化，煤粉细度将产生较大的变化，并直接影响锅炉燃烧的效率，因此定期对煤粉细度取样检测，当煤粉的细度超过设计值时，及时调整分离器折向门开度，或更换碾磨部件是十分必要的。
四、操作程序
取样前所有阀门为关闭状态，取样时，打开阀门，摇动手柄旋转螺旋输送装置，煤粉即通过取样管源源不断的落入煤粉沉落管中，煤粉数量达到要求时，停止摇动手柄，关闭阀门，打开阀门，将沉落管中的煤粉放入取样瓶中，关闭阀门，拧下取样瓶取出煤粉作为化验之用，取样瓶放回原处。
